Homepage / Rolltreppen und Aufzüge / Führungsrollen für Aufzüge / Gegengewicht-Führungsrolle 1K
Zurück

Gegengewicht-Führungsrolle 1K

Die bewährte Standardlösung für Gegengewichte in Aufzugsanlagen. Dank der bewährten 1K-Technologie wird die Bandage unter Vorspannung auf das Kugellager aufgeschnappt, was eine sichere und effiziente Verbindung ermöglicht.

Produktinformationen Produktübersicht Downloads Kontakt

Scrollen zu ...

Produktinformationen Produktübersicht Downloads Kontakt
Kontakt aufnehmen
Gegengewicht-Führungsrolle 1K
Die Gegengewicht-Führungsrolle 1K von faigle ist eine hochwertige Kunststoffkomponente, die speziell für die Führung von Aufzugs-Gegengewichten entwickelt wurde. Sie gewährleistet einen ruhigen und sicheren Lauf des Gegengewichts und trägt zu einem effizienten Aufzugsbetrieb bei.

01.

Anwendung / Herausforderung

02.

Lösungskonzept / Material

03.

Kundennutzen

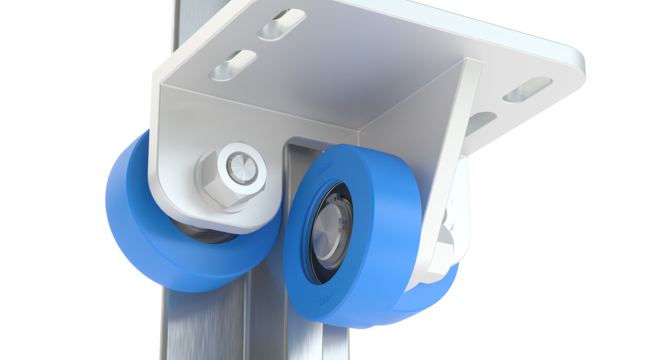

Gegengewichtsrolle Anwenderbild_starr_F_2.0 (2).png
Anwendung / Herausforderung

Führungsrollen 1K werden in Aufzügen zur Führung des Gegengewichts auf den Führungsschienen im Aufzugsschacht verwendet. Sie sind an starren Rollenführungsschuhen - meist in T-förmiger Anordnung - montiert.

Solche Führungssysteme werden bei Fahrgeschwindigkeiten bis zu 4m/s eingesetzt. Da das Gegengewicht in der Regel gut ausbalanciert ist, treten nur geringe Normallasten auf. Allerdings können Unebenheiten in der Führungsschiene oder Gebäudebewegungen durch Wind oder - im Extremfall - Erdbeben zu erheblichen Stoßbelastungen führen.

Neben einem ausfallsicheren Betrieb zählt eine geringe Entwicklung von Laufgeräuschen und Vibrationen sowie ein geringer Verschleiß zu den wichtigsten Anforderungen.

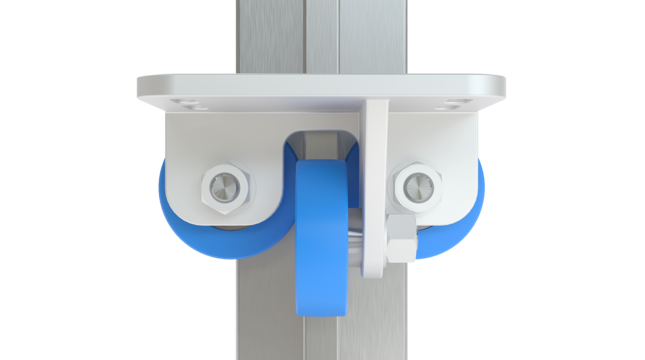

Gegengewichtsrolle_RGS_starr_F_2.0 (1).png
Lösungskonzept / Material

Die Gegengewicht-Führungsrolle 1K von faigle besteht aus einer Bandage aus dem thermoplastischen Elastomer PAS-PU und einem eingepressten Kugellager.

Die Bandage sitzt sicher mit einer hohen Vorspannung auf dem Kugellager und ist auf der Lauffläche mechanisch bearbeitet für einen optimalen Rundlauf.

PAS-PU zeichnet sich vor allem durch eine hohe Weiterreißfestigkeit, hervorragende mechanische Eigenschaften so- wie eine sehr gute Hydrolyse-Stabilität aus.

faigle verwendet ausschließlich Kugellager ausgewählter, von faigle auditierter Kugellagerhersteller.

Kundennutzen
  • Lange Lebensdauer durch verschleißfestes Material und qualitätsgeprüfte Kugellager nach höchsten Standards
  • Attraktive Preisgestaltung durch wirtschaftliche Fertigung im Spritzguss
  • Zuverlässiger Sitz des Kugellagers durch hohe Vorspannung
  • Hoher Fahrkomfort und geringe Geräuschentwicklung durch dicke Laufbandage und exzellenten Rundlauf

Gegengewicht-Führungsrolle 1K

Die Gegengewicht-Führungsrolle 1K von faigle ist eine hochwertige Kunststoffkomponente, die speziell für die Führung von Aufzugs-Gegengewichten entwickelt wurde. Sie gewährleistet einen ruhigen und sicheren Lauf des Gegengewichts und trägt zu einem effizienten Aufzugsbetrieb bei.

01.

Anwendung / Herausforderung

Gegengewichtsrolle Anwenderbild_starr_F_2.0 (2).png

Anwendung / Herausforderung

Führungsrollen 1K werden in Aufzügen zur Führung des Gegengewichts auf den Führungsschienen im Aufzugsschacht verwendet. Sie sind an starren Rollenführungsschuhen - meist in T-förmiger Anordnung - montiert.

Solche Führungssysteme werden bei Fahrgeschwindigkeiten bis zu 4m/s eingesetzt. Da das Gegengewicht in der Regel gut ausbalanciert ist, treten nur geringe Normallasten auf. Allerdings können Unebenheiten in der Führungsschiene oder Gebäudebewegungen durch Wind oder - im Extremfall - Erdbeben zu erheblichen Stoßbelastungen führen.

Neben einem ausfallsicheren Betrieb zählt eine geringe Entwicklung von Laufgeräuschen und Vibrationen sowie ein geringer Verschleiß zu den wichtigsten Anforderungen.

02.

Lösungskonzept / Material

Gegengewichtsrolle_RGS_starr_F_2.0 (1).png

Lösungskonzept / Material

Die Gegengewicht-Führungsrolle 1K von faigle besteht aus einer Bandage aus dem thermoplastischen Elastomer PAS-PU und einem eingepressten Kugellager.

Die Bandage sitzt sicher mit einer hohen Vorspannung auf dem Kugellager und ist auf der Lauffläche mechanisch bearbeitet für einen optimalen Rundlauf.

PAS-PU zeichnet sich vor allem durch eine hohe Weiterreißfestigkeit, hervorragende mechanische Eigenschaften so- wie eine sehr gute Hydrolyse-Stabilität aus.

faigle verwendet ausschließlich Kugellager ausgewählter, von faigle auditierter Kugellagerhersteller.

03.

Kundennutzen


Kundennutzen

  • Lange Lebensdauer durch verschleißfestes Material und qualitätsgeprüfte Kugellager nach höchsten Standards
  • Attraktive Preisgestaltung durch wirtschaftliche Fertigung im Spritzguss
  • Zuverlässiger Sitz des Kugellagers durch hohe Vorspannung
  • Hoher Fahrkomfort und geringe Geräuschentwicklung durch dicke Laufbandage und exzellenten Rundlauf

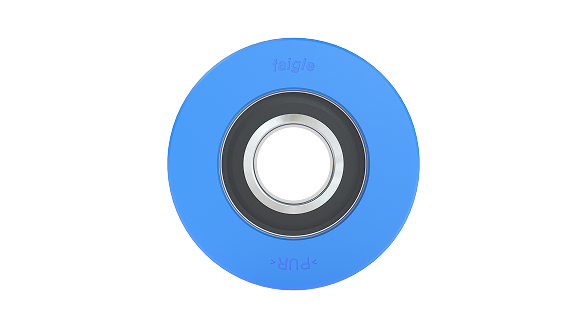

Gegengewicht-Führungsrolle 1K Produktübersicht

Gegengewicht-Führungsrolle 1K

Gegengewicht-Führungsrolle 1K

Zum Produkt

Kontakt Aufzüge

Haben Sie Fragen oder möchten ein individuelles Angebot zur faigle Gegengewicht-Führungsrolle 1K?

Jetzt Kontakt aufnehmen

Downloads

Gegengewicht-Führungsrolle 1K DE
Gegengewicht-Führungsrolle 1K DE
pdf • 350,92 KB
